Hängränna/takfot

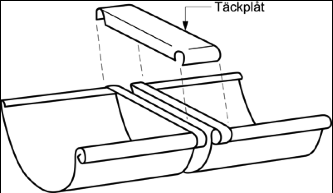

Figur AMA JT-.1/2 Utförande vid enkelfalsad skivtäckning.
Figur AMA JT-.1/3 Utförande vid bandtäckning eller dubbelfalsad skivtäckning.
Figur AMA JT-.1/4 Utförande vid bandtäckning eller dubbelfalsad skivtäckning.
Figur AMA JT-.1/5
Figur AMA JT-.31/2
Figur AMA JT-.4114/1
Vattenavledare/Gavelbeslag
Figur AMA JT-.1/8
Fönsterbleck
FIGUR AMA JT-.521/1.
FIGUR AMA JT-.521/2.
FIGUR AMA JT-.521/3.
FIGUR AMA JT-.521/4.
FIGUR AMA JT-.521/5.
FIGUR AMA JT-.521/6.
FIGUR AMA JT-.521/7.
FIGUR AMA JT-.521/7.
Taksprång
Figur AMA JT-.1/1
Figur 10:74. Takfot vid takpannetak enligt Gasell Profil AB.
Figur 10:75. Takfot vid täckning med titanzink enligt Rheinzink Sverige
Tröskelbleck
Figur AMA JT-.524/1
Hängskiva mot fasad
Figur AMA JT-.252/1
Ståndfalsveck
Figur AMA JT-.54/1
Fotränna
Figur AMA JT-.21/1
Figur AMA JT-.21/2
Figur AMA JT-.21/3
Figur AMA JT-.21/4
Figur AMA JT-.4132/1
Figur AMA JT-.4133/1
Figur 9:18. Uppbyggnad av fotränna. Obs! Figuren saknar byggpapp under språngblecket.
Figur 10:76. Fotränna med förhöjd rörelsefogenligt Illustration: SSAB Tunnplåt AB.
Figur 10:77. Fotränna med stomme av 1,5 mm rostfri stålplåt. Illustration: Torbjörn Osterling.
Figur 10:78 Fotränna med förstärkt stomme av snedkluven 150 x 150 mm träbalk,”Norrlandsrännan”. Illustration: Torbjörn Osterling.
Ståndskiva vid vägghörn
Figur AMA JT-.2511/1
Takbrunn
Figur AMA JT-.832/1
Försänkt ränndal
Figur AMA JT-.231/1
Figur AMA JT-.2331/1
Figur AMA JT-.2331/2
Figur AMA JT-.433/1
Figur AMA JT-.4334/1
Figur 10:81. Försänkt ränndal enligt SSAB Tunnplåt AB
Figur 10:82. Försänkt ränndal enligt Rheinzink Sverige
Figur 8:16. Avslutning av taktäckning med rörelsemån mot försänkt ränndal. Exempel på utförande vid titanzinkplåt. Utförandet kan även användas vid andra material. I detta exempel visas också hur inbrädningen vid fotplåten har lagts något lägre för att kompensera den nivåhöjning som fotplåt, fästbleck och även byggpapp ger. Illustration: Rheinzink Sverige.
Murbeslag/Krön
Figur AMA JT-.374/1
Figur AMA JT-.374/2
Figur AMA JT-.374/3
Figur AMA JT-.374/4
Figur AMA JT-.45212/1
Figur AMA JT-.45214/1
Figur AMA JT-.4744/1
Hängskiva/Vindskiva
Figur AMA JT-.45212/1
Figur 10:88. Vindskiva över takpanneplåt enligt Gasell Profil AB.
Fönsterbleck
Figur AMA JT-.521/1
Figur AMA JT-.521/2
Figur AMA JT-.521/3
Figur AMA JT-.521/4
Figur AMA JT-.521/5
Figur AMA JT-.521/6
Figur AMA JT-.521/7
Figur AMA JT-.521/8
Figur 6:1. Underlag behövs även under fönsterbleck för att åstadkomma stabilitet och ge möjligheter för infästning. Illustration: Torbjörn Osterling.
Figur 6:6. Infästning av fönsterbleck med fästbleck kräver att det finns ett underlag där spik eller skruv kan monteras. Illustration: Torbjörn Osterling.
Figur 6:7. Vid inputsade språng ska fästdon och plugg helt sitta i teglet. Illustration: Torbjörn Osterling.
Figur 6:8. Infästning av fönsterbleck vid fasad med puts på isolering. Blecket är känsligt för påverkan och utförandet bör därför begränsas till längder där skarvar inte behöver utföras eller där skarvar utförs som gavlar med överfals. Illustration: Torbjörn Osterling.
Hängskiva/Krönbeslag
Figur AMA JT-.274/1
Figur AMA JT-.374/1
Figur AMA JT-.374/2
Figur AMA JT-.374/3
Figur AMA JT-.374/4
Ståndskiva
Figur AMA JT-.2511/2
Ståndskiva
Figur AMA JT-.15/1
Figur AMA JT-.2511/2
Figur AMA JT-.2511/3
Figur AMA JT-.2511/4
Figur AMA JT-.2511/5
Figur AMA JT-.2511/6
Figur AMA JT-.2511/7
Figur AMA JT-.2513/1
Figur AMA JT-.2513/2
Figur 10:83. Ståndskiva enligt Rheinzink Sverige.
Figur 10:84. Ståndskiva med rörelsefog enligt SSAB Tunnplåt AB.
Figur 10:85. Luftad ståndskiva. Illustration: Torbjörn Osterling
Figur AMA JT-.351/1
Figur AMA JT-.4511/1
Figur AMA JT-.4511/2
Figur AMA JT-.4512/1
Figur AMA JT-.4512/2
Figur AMA JT-,4514/1
Figur AMA JT-.4514/2
Hängskiva
Figur AMA JT-.2521/1
Figur AMA JT-.2521/2
Figur 10:86. Vindskiva omvikt runt träunderlag. Illustration: Torbjörn Osterling.
Figur 10:87. Vindskiva med förstärktkontinuerligt fästbleck. Illustration: Torbjörn Osterling.
Figur 10:88. Vindskiva över takpanneplåt enligt Gasell Profil AB.
Figur 10:89. Vindskiva över trapetsprofilerad plåt enligt Gasell Profil AB.
Krön
Figur AMA JT-.274/1
Figur AMA JT-.374/1
Figur AMA JT-.374/2
Figur AMA JT-.374/3
Figur AMA JT-.374/4
Figur AMA JT-.4744/1
Vinkelränna
Figur AMA JT-.221/1
Figur AMA JT-.223/1
Figur AMA JT-.223/2
Figur AMA JT-.41314/1
Figur AMA JT-.421/1
Figur AMA JT-.421/2
Figur AMA JT-.4214/1

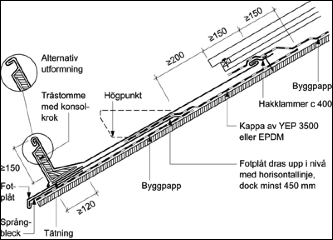

Figur 9:19. Vinkelränna vid taktäckning med överläggsplattor. Byggpappen läggs ovanpå underbeslaget av plåt.
Figur 10:79. Försänkt vinkelränna enligt SSAB Tunnplåt AB
Figur 10:80. Vinkelränna med underbeslag av plåt. Illustration: Torbjörn Osterling
Stos

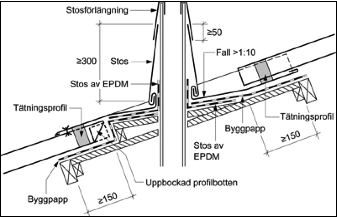

Figur AMA JT-.261/1
Figur AMA JT-.2611/1
Figur AMA JT-.4612/1
Figur AMA JT-.4614/1
Figur AMA JT-.4614/2
Figur AMA JT-.4614/3
Figur AMA JT-.4614/4
Nederbeslag, skorsten
Figur AMA JT-.1/9.och figur 8:23. Rörelsemån vid hinder. Behovet av rörelsemån är naturligtvis beroende av var på takfallet som hindret eller genomföringen ligger.
Figur 6:3. Komplettering av underlag vid hinder, då bandtäckning utförs på mineralull.

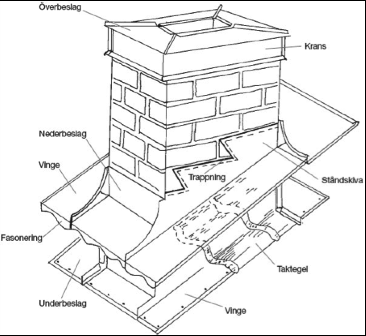

Figur 9:20. Beslagning av skorsten vid takpannetak.
Nederbeslag, skorsten
Figur AMA JT-,1/9
Trappning mot murverk - Figur AMA JT-.2511/8
Trappning mot murverk - Figur AMA JT-.451/1
Nock
Figur AMA JT-.4534/1
Figur 8:13. Förhöjd nockfals enligt SSAB Tunnplåt AB.
Figur 10:90. Luftad nock enligt VM-Zink.
Figur 10:91. Luftad nock enligt SSAB Tunnplåt AB.
Figur 10:92. Luftad nock enligt Rheinzink Sverige.
Figur 10:93. Ventilationshuv i nock på trapetsprofilerad plåt enligt Gasell Profil AB.
Hörnbeslag, TRP
Figur 5:4. Ett stadigt underlag till hörnbeslagen underlättar ett bra montage. Illustration från SBI:66.
Figur 5:5. Breda beslag kan förstyvas med en extra rillor. Illustration från SBI:66.
Hängskiva, TRP
Figur AMA JT-.45214/1
Figur 10:89. Vindskiva över trapetsprofilerad plåt enligt Gasell Profil AB.
